مقدمه

با پیشرفت سریع فناوری در حوزه دیتاسنترها، نیاز به تجهیزات قدرتمند، پایدار و مقیاس‌پذیر بیش از گذشته احساس می‌شود. سوئیچ‌ های سری Nexus شرکت Cisco یکی از مهم‌ترین راه‌حل‌ها برای مدیریت و پیاده‌سازی زیرساخت‌های مدرن شبکه در دیتاسنترها هستند. این مقاله به بررسی جامع مفاهیم، معماری، قابلیت‌ها و جدیدترین روش‌های پیکربندی سوئیچ‌های Nexus، همراه با آشنایی با سوئیچ‌ های Nexus می‌پردازد.

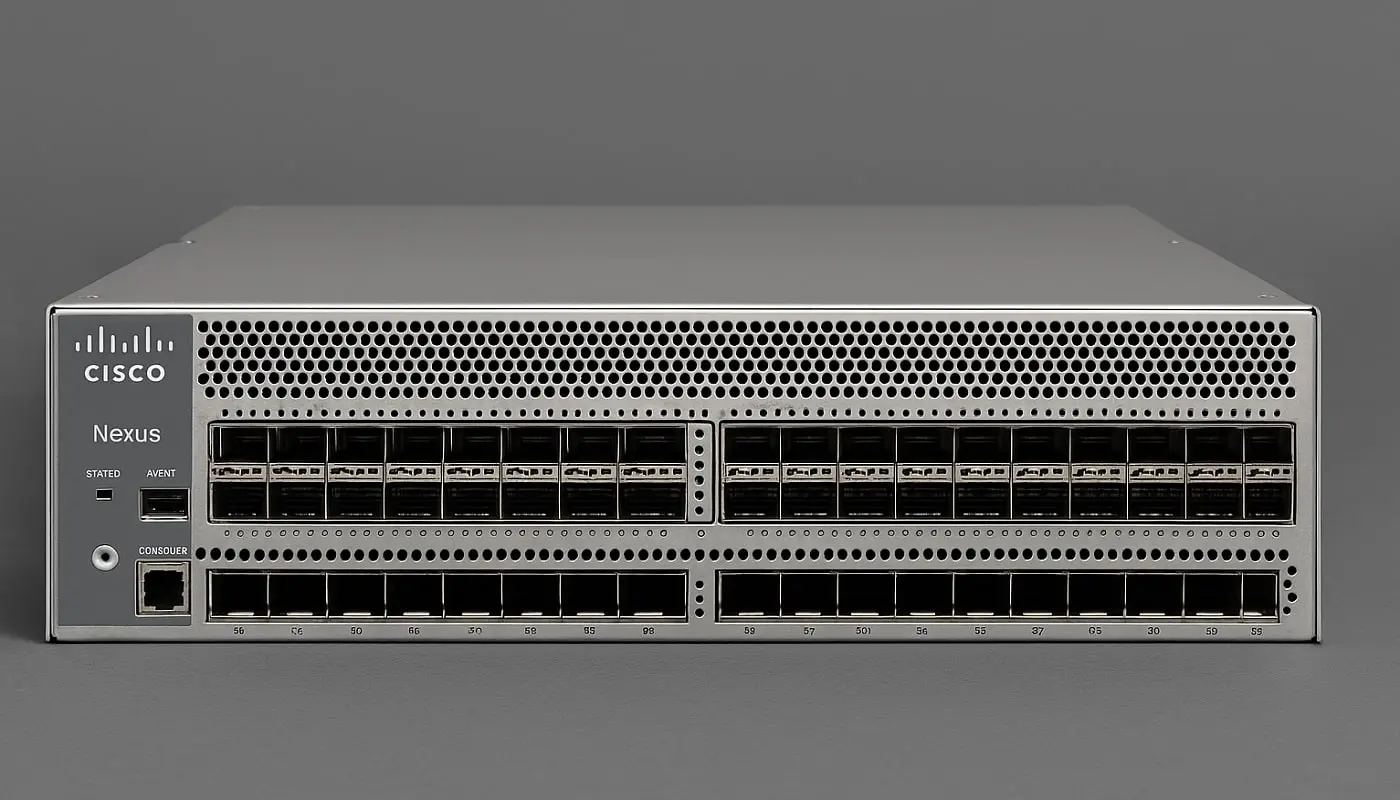

۱. سوئیچ Nexus چیست؟

سوئیچ‌ های Nexus برای محیط‌های دیتاسنتری طراحی شده‌اند و از سیستم‌عامل NX-OS استفاده می‌کنند که نسخه‌ای بهینه‌شده از سیستم‌عامل‌های سنتی IOS سیسکو است. این سوئیچ‌ ها در مدل‌های مختلف مانند سری‌های Nexus 2000، 3000، 5000، 7000 و 9000 ارائه می‌شوند و با پشتیبانی از ویژگی‌هایی مانند مجازی‌سازی، برنامه‌نویسی‌پذیری، و امنیت بالا، ستون فقرات بسیاری از دیتا سنترهای مدرن را تشکیل می‌دهند.

ویژگی‌های کلیدی:

قابلیت توضیح
NX-OS سیستم‌عامل ماژولار با قابلیت فعال‌سازی سرویس‌ها
vPC ارتباط افزونه‌ای دو سوئیچ بدون ایجاد Loop
EVPN/VXLAN مجازی‌سازی شبکه روی بستر L3
ACI Support پشتیبانی از Cisco ACI در سری Nexus 9000
FEX گسترش پورت‌ها از طریق Fabric Extender
دوام و تحمل خطا مناسب برای محیط‌های mission-critical

۲. معماری NX-OS

NX-OS به‌صورت ماژولار طراحی شده است؛ به این معنا که می‌توان سرویس‌ها را به صورت مستقل فعال یا غیرفعال کرد.

مزایا:

  • کرنل لینوکسی

  • محیط Bash برای اسکریپت‌نویسی پیشرفته

  • پشتیبانی از Python، REST API و Puppet/Ansible

  • قابلیت High Availability با Redundancy

۳. راه‌اندازی اولیه سوئیچ Nexus

گام ۱: اتصال اولیه و ورود به حالت پیکربندی

معمولاً از طریق پورت کنسول، Telnet یا SSH به سوئیچ وصل می‌شوید:

switch# configure terminal

گام ۲: تعیین نام، کاربر و رمز عبور

switch(config)# hostname NEXUS-SW01
switch(config)# username admin password 0 MyP@ssw0rd role network-admin

گام ۳: تنظیم SSH و IP مدیریت

switch(config)# feature ssh
switch(config)# interface mgmt0
switch(config-if)# ip address 10.10.10.10/24
switch(config-if)# no shutdown
switch(config)# ip default-gateway 10.10.10.1

گام ۴: ذخیره تنظیمات

switch# copy running-config startup-config

۴. فعال‌سازی Featureهای NX-OS

در NX-OS، ابتدا باید قابلیت‌ها را فعال کنید:

switch(config)# feature interface-vlan
switch(config)# feature lacp
switch(config)# feature vpc
switch(config)# feature hsrp
switch(config)# feature ospf
switch(config)# feature bgp

توجه: برخی Featureها در مدل‌های خاص یا با لایسنس خاص در دسترس هستند.

۵. پیکربندی پورت‌ها

حالت Access (برای کلاینت یا سرور تکی):

switch(config)# interface ethernet1/1
switch(config-if)# switchport
switch(config-if)# switchport mode access
switch(config-if)# switchport access vlan 100
switch(config-if)# no shutdown

حالت Trunk (برای ارتباط سوئیچ به سوئیچ):

switch(config)# interface ethernet1/2
switch(config-if)# switchport
switch(config-if)# switchport mode trunk
switch(config-if)# switchport trunk allowed vlan 100-200
switch(config-if)# no shutdown

۶. پیکربندی vPC (Virtual Port Channel)

vPC امکان اتصال دو سوئیچ به‌صورت منطقی به یک سوییچ واحد را فراهم می‌کند (برای Redundancy و Load Balancing).

این مقاله را حتما بخوانید
LRDIMM یا RDIMM؟ کدام نوع رم برای سرور شما بهتر است؟

مراحل پیکربندی vPC:

بر روی هر دو سوئیچ:

feature vpc
feature lacp

روی سوئیچ اول:

vpc domain 1
role priority 10
peer-keepalive destination 10.10.10.2
interface port-channel10
switchport
switchport mode trunk
vpc peer-link

روی سوئیچ دوم:

vpc domain 1
role priority 20
peer-keepalive destination 10.10.10.1
interface port-channel10
switchport
switchport mode trunk
vpc peer-link

۷. VXLAN EVPN (پیشرفته)

در سال‌های اخیر، بسیاری از دیتاسنترها از VXLAN EVPN برای مجازی‌سازی شبکه‌ها استفاده می‌کنند. سوئیچ‌ های Nexus 9300 و 9500 این قابلیت را به‌صورت native پشتیبانی می‌کنند.

مزایا:

  • جدا‌سازی شبکه‌ها در بستر Layer 3

  • مقیاس‌پذیری بیشتر نسبت به VLAN

  • پشتیبانی از BGP EVPN

پیکربندی (نمونه ساده):

feature nv overlay
feature ospf
feature bgp
feature pim
feature vn-segment-vlan-based

۸. ابزارهای مانیتورینگ و عیب‌یابی

show version
show interface status
show vpc
show running-config
show ip route
show mac address-table

9. نتیجه‌گیری

سوئیچ‌ های Nexus با معماری پیشرفته، قابلیت‌های گسترده و عملکرد قابل‌اعتماد، یکی از بهترین گزینه‌ها برای شبکه‌های دیتا سنتر مدرن هستند. چه بخواهید یک شبکه ساده بسازید، چه یک ساختار مبتنی بر VXLAN و vPC، سوئیچ Nexus همه امکانات را در اختیارتان قرار می‌دهد.
