حداکثر رم قابل پشتیبانی در سرورهای HP

حداکثر رم قابل پشتیبانی در سرورهای HP یک عدد ثابت برای تمام مدل‌های HPE ProLiant نیست و حتی در یک خانواده مانند DL380، با تغییر نسل، پردازنده و نوع حافظه می‌تواند چند برابر شود. برای تعیین ظرفیت واقعی RAM باید تعداد DIMM Slotهای متصل به هر CPU، تعداد Memory Channelها، تعداد DIMM قابل نصب در هر کانال (DPC)، حداکثر ظرفیت DIMM تأیید شده و محدودیت Memory Controller پردازنده هم‌ زمان بررسی شوند. برای نمونه، HPE ProLiant DL380 Gen10 با 24 اسلات DDR4 در کانفیگ LRDIMM تا 3 ترابایت حافظه را پشتیبانی می‌کند، در حالی که DL380 Gen11 با 32 اسلات DDR5 و ماژول‌های 256 گیگابایتی می‌تواند در کانفیگ‌های مشخص به 8 ترابایت RAM برسد.

با این حال، محاسبه حداکثر ظرفیت RAM فقط با ضرب تعداد اسلات‌ها در ظرفیت هر DIMM همیشه صحیح نیست. بخشی از اسلات‌ها در سرورهای دوپردازنده‌ای به CPU دوم وابسته‌اند، مدل پردازنده می‌تواند سقف حافظه قابل آدرس‌ دهی را محدود کند و افزایش تعداد DIMM در هر کانال نیز ممکن است روی سرعت عملیاتی حافظه اثر بگذارد. حتی فرم پیکربندی شاسی می‌تواند محدودیت ایجاد کند؛ برای مثال HPE در برخی کانفیگ‌های DL380 Gen11 استفاده از 32 DIMM را به مدل‌های 8SFF و 16SFF محدود کرده و برای پیکربندی 24SFF حداکثر 16 DIMM در نظر گرفته است. بنابراین در این مقاله حداکثر رم سرورهای HP را بر اساس نسل، مدل، تعداد CPU، تعداد کانال حافظه، نوع DIMM و قوانین Memory Population بررسی می‌کنیم تا مشخص شود هر سرور در یک کانفیگ واقعی دقیقاً تا چه ظرفیتی قابل ارتقا است.

حداکثر رم قابل پشتیبانی در سرورهای HP چقدر است؟

ظرفیت حافظه در سرورهای HPE ProLiant طی نسل‌های مختلف افزایش قابل‌ توجهی داشته است. برای نمونه، HPE ProLiant DL380 Gen10 با 24 اسلات DDR4 در بالاترین پیکربندی حافظه خود می‌تواند با 24 ماژول 128GB LRDIMM به 3 ترابایت RAM برسد. در همین سرور، استفاده از RDIMMهای 64GB سقف ظرفیت را به حدود 1.5 ترابایت محدود می‌کند. بنابراین حتی در یک مدل مشخص، نوع DIMM انتخاب‌ شده می‌تواند Maximum Memory قابل دستیابی را تغییر دهد.

در نسل Gen11 ظرفیت هر ماژول افزایش پیدا کرده است. HPE ProLiant DL380 Gen11 در پیکربندی کامل حافظه دارای 32 اسلات DDR5 است و با استفاده از 32 ماژول 256GB RDIMM، حداکثر 8 ترابایت RAM را پشتیبانی می‌کند. این یعنی سقف حافظه DL380 از 3TB در پیکربندی LRDIMM نسل Gen10 به 8TB در Gen11 رسیده است. در اینجا افزایش ظرفیت فقط نتیجه بیشتر شدن تعداد اسلات‌ها نیست؛ امکان استفاده از DIMMهای 256GB نیز نقش اصلی در رسیدن به ظرفیت 8TB دارد.

در HPE ProLiant DL380 Gen12 نیز پیکربندی 32 اسلات DDR5 و حداکثر ظرفیت 8 ترابایت با 32 ماژول 256GB RDIMM دیده می‌شود. بنابراین تفاوت Gen11 و Gen12 را نباید صرفاً بر اساس Maximum Capacity مقایسه کرد؛ Gen12 ممکن است همان سقف 8TB را ارائه دهد، اما معماری پردازنده و مشخصات سرعت حافظه آن متفاوت است. این تفاوت‌ها را در بخش مربوط به Gen12 جداگانه بررسی می‌کنیم تا بحث ظرفیت و عملکرد حافظه با یکدیگر مخلوط نشوند.

این مقایسه نشان می‌دهد که عبارت «حداکثر رم سرور HP» بدون مشخص کردن مدل و نسل، عدد دقیقی ارائه نمی‌دهد. برای مثال، تنها در خانواده DL380 می‌توان از سقف 3TB در Gen10 به 8TB در Gen11 و Gen12 رسید. به همین دلیل هنگام خرید سرور hp برای محیط‌هایی که ظرفیت حافظه بالایی نیاز دارند، Maximum Memory باید در سطح مدل و Generation موردنظر بررسی شود، نه به‌ صورت یک مشخصه عمومی برای تمام سرورهای HPE.

جدول حداکثر ظرفیت RAM سرورهای HPE ProLiant Gen10، Gen11 و Gen12

ظرفیت حافظه در خانواده ProLiant باید مدل‌ به‌ مدل بررسی شود؛ زیرا قرار گرفتن دو سرور در یک Generation الزاماً به معنی یکسان بودن مشخصات حافظه آن‌ها نیست. جدول زیر برای مقایسه سریع مدل‌های پرکاربرد DL360، DL380 و ML350 طراحی شده است و به‌ جای ارائه یک عدد عمومی برای هر نسل، Maximum Memory هر پلتفرم را نشان می‌دهد.

در Gen10، هر سه مدل مورد بررسی با 24 اسلات حافظه و در بالاترین پیکربندی LRDIMM به ظرفیت 3TB می‌رسند. در Gen11، افزایش تعداد اسلات‌ها به 32 و پشتیبانی از RDIMMهای 256GB، سقف حافظه مدل‌های DL360 و ML350 را به 8TB رسانده است. برای مثال HPE برای DL360 Gen11 پیکربندی 32×256GB و برای ML350 Gen11 نیز 32×256GB را به‌ عنوان ظرفیت 8TB اعلام می‌کند. HPE Support

نکته: ردیف‌های Gen12 را بهتر است در نسخه نهایی جدول بعد از بررسی QuickSpecs جاری هر سه مدل وارد کنیم؛ چون نمی‌خواهم فقط برای کامل شدن جدول، عدد یک مدل Gen12 را به DL360، DL380 و ML350 تعمیم بدهم. این دقیقاً برخلاف هدف این بخش است که مقایسه را مدل‌ به‌ مدل انجام دهیم.

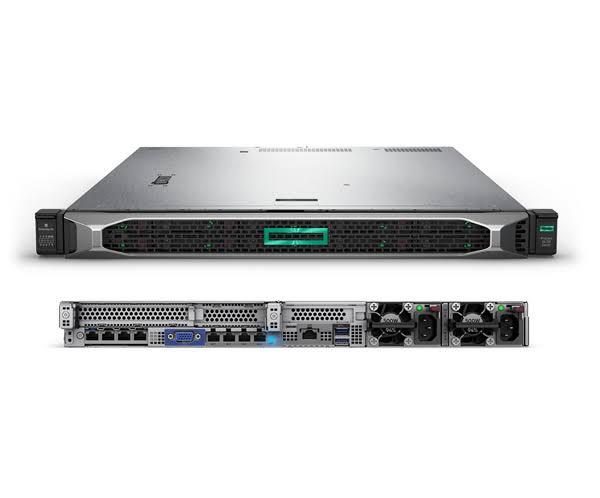

حداکثر RAM در HPE ProLiant Gen10؛ محدودیت 24 DIMM و تفاوت RDIMM با LRDIMM

معماری حافظه در مدل‌های دو پردازنده‌ای پرکاربرد HPE ProLiant Gen10 بر پایه 6 کانال حافظه برای هر CPU طراحی شده است. برای نمونه، DL380 Gen10 مجموعاً 24 اسلات DIMM دارد؛ 12 اسلات به هر پردازنده اختصاص یافته و هر CPU دارای 6 Memory Channel با امکان نصب 2 DIMM در هر کانال یا 2DPC است. بنابراین در پیکربندی دوپردازنده‌ای، هر 24 اسلات در اختیار سیستم قرار می‌گیرد.

نوع DIMM مستقیماً سقف حافظه این نسل را تغییر می‌دهد. در DL380 Gen10، استفاده از 24 ماژول 64GB RDIMM ظرفیت را به حدود 1.54TB می‌رساند؛ اما با 24 ماژول 128GB LRDIMM حداکثر ظرفیت به 3TB افزایش پیدا می‌کند. نکته مهم این است که RDIMM و LRDIMM را نمی‌توان در یک سیستم با یکدیگر ترکیب کرد و HPE نیز حداکثر حافظه قابل استفاده در هر Socket را وابسته به مدل پردازنده می‌داند.

در نتیجه، هنگام انتخاب یا ارتقای سرور hp g10، عبارت «24 اسلات RAM» به‌ تنهایی ظرفیت نهایی را مشخص نمی‌کند؛ انتخاب RDIMM یا LRDIMM تعیین می‌کند که با همان تعداد اسلات، سرور در چه سقفی از حافظه قرار بگیرد. جزئیات محدودیت پردازنده و ظرفیت RAM به‌ ازای هر Socket را بهتر است در بخش مخصوص CPU توضیح دهیم تا این قسمت وارد بحث تکراری بخش‌های بعدی نشود.

حداکثر RAM در HPE ProLiant Gen11؛ معماری 8 کاناله DDR5 و ظرفیت DIMMهای 256GB

در نسل Gen11، مهاجرت به DDR5 همراه با افزایش تعداد کانال‌های حافظه، امکان دستیابی به ظرفیت‌های بالاتر را فراهم کرده است. برای نمونه، HPE ProLiant DL380 Gen11 در پیکربندی دو پردازنده‌ای دارای 32 اسلات DIMM است؛ 16 اسلات به هر CPU اختصاص دارد و هر پردازنده از 8 کانال حافظه با حداکثر 2 DIMM در هر کانال پشتیبانی می‌کند. HPE برای این سرور با استفاده از 32 ماژول 256GB RDIMM، حداکثر ظرفیت 8TB را اعلام کرده است.

ساختار حافظه DL380 Gen11 را می‌توان به‌ صورت زیر خلاصه کرد:

• تعداد کانال حافظه: 8 کانال برای هر CPU
• اسلات حافظه: 16 DIMM برای هر CPU و 32 DIMM در پیکربندی دو پردازنده‌ای
• DIMM در هر کانال: حداکثر 2 ماژول یا 2DPC
• نوع حافظه: DDR5 RDIMM
• پیکربندی حداکثری: 32 × 256GB
• Maximum Memory: حداکثر 8TB

بنابراین افزایش سقف RAM در سرور hp g11 فقط نتیجه DDR5 بودن حافظه نیست؛ ترکیب 8 کانال به‌ ازای هر CPU، 16 اسلات متصل به هر پردازنده و پشتیبانی از RDIMMهای پرظرفیت 256GB امکان دستیابی به چند ترابایت حافظه را فراهم می‌کند. البته ظرفیت واقعی قابل نصب باید براساس کانفیگ همان مدل بررسی شود؛ برای مثال HPE در برخی پیکربندی‌های شاسی DL380 Gen11 محدودیت‌هایی برای تعداد DIMM قابل استفاده در نظر گرفته است.

حداکثر RAM در HPE ProLiant Gen12؛ رابطه 1DPC و 2DPC با ظرفیت و سرعت DDR5

در Gen12 فقط مقدار Maximum RAM اهمیت ندارد؛ تعداد DIMM نصب‌ شده در هر کانال یا DPC نیز باید در محاسبه ظرفیت و سرعت حافظه در نظر گرفته شود. در DL380 Gen12 هر CPU دارای 8 کانال حافظه است و هر کانال می‌تواند دو DIMM داشته باشد. در نتیجه، با دو پردازنده مجموعاً 32 اسلات DIMM در دسترس قرار می‌گیرد و استفاده از 32 ماژول 256GB RDIMM ظرفیت حافظه را به 8TB می‌رساند.

تفاوت دو حالت اصلی در نحوه پر کردن کانال‌هاست:

1DPC (یک DIMM در هر کانال): در این حالت روی هر کانال حافظه فقط یک DIMM نصب می‌شود. با 8 کانال برای هر CPU، در یک سرور دو پردازنده‌ای 16 DIMM مورد استفاده قرار می‌گیرد. این آرایش بار الکتریکی کمتری روی کانال حافظه ایجاد می‌کند و معمولاً برای دستیابی به سرعت‌های بالاتر حافظه مناسب‌تر است.

2DPC (دو DIMM در هر کانال): هر دو اسلات یک کانال پر می‌شوند؛ بنابراین در DL380 Gen12 دو پردازنده‌ای امکان استفاده از تمام 32 DIMM فراهم می‌شود. مزیت اصلی 2DPC افزایش ظرفیت کل RAM است، اما پر شدن DIMM دوم هر کانال می‌تواند بسته به مدل CPU، نوع DIMM و سرعت حافظه پشتیبانی‌ شده باعث کاهش نرخ انتقال قابل دستیابی نسبت به برخی کانفیگ‌های 1DPC شود.

در نتیجه، هنگام کانفیگ سرور hp g12 باید بین Maximum Capacity و Memory Speed تفاوت قائل شد. اگر هدف رسیدن به سقف 8TB باشد، استفاده از 32 ماژول 256GB و در نتیجه آرایش 2DPC لازم است؛ اما اگر workload بیشتر به پهنای باند حافظه حساس باشد و چنین ظرفیتی نیاز نباشد، تعداد و نحوه توزیع DIMMها باید با توجه به سرعت پشتیبانی‌شده توسط CPU انتخاب شود. به همین دلیل، «پر کردن تمام اسلات‌های RAM» لزوماً بهترین کانفیگ برای هر workload نیست.

این دو بخش عمداً متفاوت نوشته شدند: Gen11 روی دلیل افزایش سقف ظرفیت حافظه تمرکز دارد و Gen12 روی رابطه DPC، ظرفیت و سرعت؛ بنابراین اطلاعات بخش قبلی دوباره تکرار نمی‌شود.

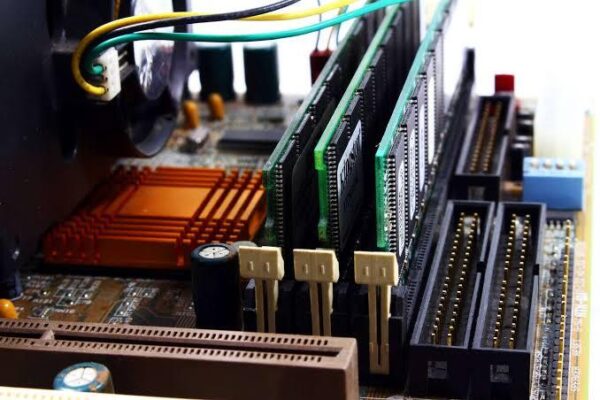

چرا تعداد اسلات‌های RAM با تعداد اسلات‌های قابل استفاده یکسان نیست؟ نقش CPU1 و CPU2

در سرورهای Dual Socket، تمام اسلات‌های RAM مستقیماً به یک پردازنده متصل نیستند. هر CPU دارای Memory Controller و کانال‌های حافظه اختصاصی است و گروه مشخصی از DIMM Slotها به همان پردازنده متصل می‌شوند. برای مثال در سروری با 32 اسلات که 16 اسلات برای CPU1 و 16 اسلات برای CPU2 در نظر گرفته شده، اگر فقط CPU1 نصب باشد، اسلات‌های وابسته به CPU2 قابل استفاده نخواهند بود؛ حتی اگر از نظر فیزیکی روی مادربرد وجود داشته باشند.

بنابراین هنگام خرید cpu سرور hp یا برنامه‌ ریزی برای افزایش RAM باید ارتباط میان پردازنده و بانک‌های حافظه بررسی شود. نصب CPU دوم علاوه بر افزایش توان پردازشی، کانال‌ها و DIMM Slotهای مربوط به Socket دوم را نیز در دسترس قرار می‌دهد و می‌تواند امکان رسیدن به Maximum Memory اعلام‌ شده برای سرور را فراهم کند.

برای درک بهتر، یک سرور فرضی با 32 اسلات را در نظر بگیرید:

• فقط CPU1 نصب شده: اسلات‌های متصل به CPU1 قابل استفاده‌اند؛ برای مثال 16 DIMM.
• CPU1 + CPU2 نصب شده: بانک حافظه هر دو پردازنده فعال می‌شود و امکان استفاده از هر 32 DIMM فراهم می‌شود.
• نکته: تعداد دقیق اسلات‌های فعال به معماری همان مدل وابسته است و باید Memory Population آن بررسی شود.

به همین دلیل عبارت‌هایی مانند «32 DIMM Slot» در مشخصات فنی لزوماً به معنای امکان استفاده از 32 ماژول در تمام کانفیگ‌های سرور نیست؛ این عدد معمولاً ظرفیت فیزیکی پلتفرم را نشان می‌دهد.

فرمول محاسبه حداکثر ظرفیت RAM سرور HP؛ DIMM Slot × Maximum Supported DIMM

برای برآورد اولیه Maximum Memory می‌توان از رابطه ساده زیر استفاده کرد:

حداکثر ظرفیت RAM = تعداد DIMM Slot قابل استفاده × حداکثر ظرفیت DIMM پشتیبانی‌ شده

برای مثال اگر یک کانفیگ امکان استفاده از 32 اسلات را داشته باشد و حداکثر DIMM تأیید شده برای آن 256GB باشد:

32 × 256GB = 8192GB = 8TB RAM

اما عدد حاصل فقط ظرفیت تئوری اولیه است و قبل از انتخاب RAM باید چند محدودیت روی آن اعمال شود:

یک نمونه مهم، DL380 Gen11 است. وجود 32 اسلات روی پلتفرم به‌ تنهایی برای محاسبه 8TB کافی نیست؛ HPE در QuickSpecs برای برخی پیکربندی‌های 24SFF محدودیت تعداد DIMM در نظر گرفته است. بنابراین محاسبه درست باید بر اساس DIMM Slot قابل استفاده در کانفیگ واقعی انجام شود، نه صرفاً تعداد اسلات‌های فیزیکی روی مادربرد.

در نتیجه، فرمول بالا نقطه شروع خوبی برای محاسبه است؛ اما عدد نهایی زمانی معتبر است که با QuickSpecs همان مدل، CPU و پیکربندی سخت‌ افزاری مطابقت داشته باشد. این تفاوت میان «ظرفیت محاسباتی» و «Maximum Supported Memory» جلوی انتخاب کانفیگی را می‌گیرد که از نظر عددی درست، اما از نظر HPE پشتیبانی‌ نشده است.

محدودیت ظرفیت RAM به‌ ازای هر Socket؛ چرا مدل Xeon روی Maximum Memory اثر می‌گذارد؟

در سرورهای HPE، سقف RAM فقط توسط تعداد DIMM Slot تعیین نمی‌شود؛ Memory Controller داخل پردازنده نیز مشخص می‌کند هر Socket چه مقدار حافظه را می‌تواند آدرس‌دهی کند. این موضوع در پلتفرم‌های Gen10 اهمیت ویژه‌ای دارد، زیرا نسل‌های اول و دوم Intel Xeon Scalable با سطوح متفاوتی از ظرفیت حافظه عرضه شدند.

در نسل دوم Xeon Scalable، این تفاوت در پسوند مدل پردازنده مشخص بود:

• مدل‌های بدون پسوند حافظه: حداکثر 1TB حافظه به‌ ازای هر Socket
• پسوند M: حداکثر 2TB به‌ ازای هر Socket
• پسوند L: حداکثر 4.5TB به‌ ازای هر Socket

اینتل این سطوح را در مشخصات نسل دوم Xeon Scalable تعریف کرده است. بنابراین ممکن است مادربرد و DIMMهای یک سرور از نظر فیزیکی ظرفیت بالایی فراهم کنند، اما CPU زودتر به سقف قابل آدرس‌دهی خود برسد.

برای مثال، در یک سرور دو پردازنده‌ای نمی‌توان صرفاً ظرفیت DIMMهای CPU1 و CPU2 را جمع کرد و Maximum Memory را تعیین کرد؛ Memory Limit هر Socket باید جداگانه با مدل دقیق Xeon تطبیق داده شود. به همین دلیل هنگام ارتقای حافظه یا خرید cpu سرور hp، علاوه بر تعداد Core و فرکانس پردازنده، مشخصات Memory Capacity آن نیز باید بررسی شود؛ مخصوصاً زمانی که هدف استفاده از چند ترابایت RAM برای مجازی‌ سازی یا دیتابیس‌های In-Memory باشد.

نکته: پسوندهای M و L مربوط به خانواده‌های مشخصی از Xeon Scalable هستند و نباید این قاعده را به پردازنده‌های نسل‌های جدیدتر تعمیم داد؛ برای Gen11 و Gen12 باید Maximum Memory مدل دقیق CPU بررسی شود.

تفاوت Maximum Memory با Maximum Usable Memory در سرور HPE

Maximum Memory بیشترین ظرفیت فیزیکی حافظه‌ای است که یک پلتفرم در یک پیکربندی پشتیبانی‌ شده می‌تواند داشته باشد؛ اما Usable Memory مقدار حافظه‌ای است که پس از راه‌اندازی، عملاً در اختیار سیستم و سیستم‌ عامل قرار می‌گیرد. به همین دلیل نصب مثلاً چند ترابایت RAM الزاماً به معنای در دسترس بودن تمام همان مقدار برای Workload نیست.

این اختلاف می‌تواند از چند بخش ایجاد شود:

برای مثال در Memory Mirroring، هدف افزایش تحمل خطای حافظه است، نه افزایش ظرفیت. داده‌ها در بخش دیگری از حافظه Mirror می‌شوند؛ بنابراین بخشی از RAM فیزیکی نصب‌ شده برای افزونگی مصرف می‌شود و در اختیار برنامه‌ها قرار نمی‌گیرد.

در نتیجه هنگام ظرفیت‌سنجی برای VMware، Hyper-V، دیتابیس یا تعداد زیادی ماشین مجازی، بهتر است فقط عدد Maximum Memory موجود در QuickSpecs ملاک قرار نگیرد. عدد مهم برای طراحی Workload، حافظه‌ای است که پس از در نظر گرفتن تنظیمات RAS، حافظه رزرو شده سیستم و سربار سیستم‌ عامل یا Hypervisorواقعاً برای سرویس‌ها و VMها باقی می‌ماند.

این بخش را عمداً وارد بحث تعداد DIMM، CPU1/CPU2 و Population نکردم، چون آن محدودیت‌ها در بخش‌های قبلی توضیح داده شده‌اند؛ اینجا تفاوت اصلی RAM نصب‌ شده با RAM واقعاً قابل استفاده است.

تأثیر Memory Mirroring و Memory Protection بر ظرفیت RAM قابل استفاده

در سرورهای HPE، تمام RAM نصب‌ شده الزاماً برای اجرای سیستم‌عامل و Workload در دسترس نیست. بخشی از این تفاوت می‌تواند به Memory Protection Mode انتخاب‌ شده مربوط باشد. برای مثال HPE در DL380 Gen12 قابلیت‌هایی مانند Advanced ECC، Adaptive Double Device Data Correction یا ADDDC و Online Spare Memory را در کنار Memory Mirroring برای افزایش قابلیت اطمینان حافظه ارائه می‌کند. هدف این فناوری‌ها کاهش احتمال اختلال سرویس در صورت بروز خطای حافظه است، نه افزایش ظرفیت RAM.

Memory Mirroring بیشترین تأثیر مستقیم را روی ظرفیت قابل استفاده دارد. در این حالت، اطلاعات حافظه به‌صورت افزونه در بخش دیگری از RAM نگهداری می‌شوند تا در صورت بروز خطای غیر قابل‌ اصلاح، نسخه دیگری از داده در دسترس باشد. در نتیجه بخشی از ظرفیت فیزیکی RAM برای Mirror رزرو می‌شود و سیستم‌ عامل نمی‌تواند آن را به‌عنوان حافظه عادی در اختیار برنامه‌ها قرار دهد.

برای مثال، اگر یک سرور با 1TB حافظه فیزیکی کانفیگ شده باشد، نباید صرفاً براساس همین عدد ظرفیت Workload را محاسبه کرد. با فعال بودن حالت‌های خاص Memory Protection، مقدار Usable Memory می‌تواند کمتر باشد. میزان دقیق کاهش نیز باید براساس Protection Mode و Memory Population همان سرور محاسبه شود.

بنابراین در محیط‌هایی مانند دیتابیس‌های حساس، مجازی‌ سازی و سرویس‌های Mission-Critical باید بین دو معیار تعادل برقرار کرد: ظرفیت قابل استفاده RAM و سطح حفاظت از حافظه. فعال کردن بالاترین سطح افزونگی ممکن است Fault Tolerance را افزایش دهد، اما در مقابل بخشی از ظرفیت حافظه را از دسترس Workload خارج کند.

آیا برای رسیدن به حداکثر RAM باید تمام کانال‌های حافظه پر شوند؟ بررسی 1DPC و 2DPC

نه لزوماً؛ ابتدا باید بین پر کردن کانال‌های حافظه و پر کردن تمام DIMM Slotها تفاوت قائل شد. در یک پردازنده 8 کاناله، نصب یک DIMM روی هر کانال یعنی استفاده از 8 DIMM به‌ صورت 1DPC (One DIMM Per Channel). اگر هر کانال دو اسلات داشته باشد و هر دو پر شوند، پیکربندی 2DPC (Two DIMMs Per Channel) ایجاد می‌شود.

تفاوت اصلی این دو حالت را می‌توان این‌طور دید:

برای مثال در DL380 Gen12، هر CPU دارای 8 کانال و 16 اسلات حافظه است. بنابراین با دو CPU، نصب یک DIMM در هر کانال به معنی استفاده از 16 DIMM در حالت 1DPC است؛ اما برای استفاده از هر 32 اسلات باید هر کانال با دو DIMM و در نتیجه به‌ صورت 2DPC پیکربندی شود.

نکته مهم اینجاست که 2DPC لزاماً به معنی دو برابر شدن پهنای باند حافظه نیست. Memory Channel مسیر انتقال داده است و اضافه کردن DIMM دوم به همان کانال، کانال مستقل دیگری ایجاد نمی‌کند. مزیت اصلی 2DPC افزایش ظرفیت حافظه است؛ ضمن اینکه بسته به مدل CPU، نوع DIMM و نسل پلتفرم، استفاده از دو DIMM در هر کانال می‌تواند Maximum Memory Speed قابل دستیابی را نیز کاهش دهد.

پس برای رسیدن به بیشترین ظرفیت RAM در سروری که Maximum Memory آن بر پایه پر شدن تمام اسلات‌ها تعریف شده، ممکن است 2DPC لازم باشد؛ اما اگر هدف بیشترین پهنای باند و سرعت حافظه است، کانفیگ مناسب الزاماً همان Maximum-Capacity Configuration نیست. این تفاوت به‌ خصوص هنگام طراحی سرور برای دیتابیس، HPC و بارهای Memory-Intensive اهمیت دارد.

حداکثر ظرفیت هر DIMM در سرورهای HP؛ آیا RAMهای 128GB و 256GB روی همه مدل‌ها کار می‌کنند؟

خیر. ظرفیت بالای یک ماژول RAM به‌ تنهایی به معنی سازگاری آن با همه سرورهای HPE ProLiant نیست. برای مثال، اینکه یک ماژول 256GB DDR5 RDIMM برای برخی مدل‌های Gen11 یا Gen12 عرضه شده، به این معنا نیست که می‌توان آن را روی سرورهای Gen10 یا حتی تمام مدل‌های یک نسل نصب کرد. کنترلر حافظه CPU، نسل حافظه و طراحی خود پلتفرم باید از آن DIMM پشتیبانی کنند.

پیش از انتخاب DIMMهای پرظرفیت، این مشخصات باید بررسی شوند:

• نسل حافظه: DDR4 و DDR5 از نظر فیزیکی و الکتریکی با یکدیگر سازگار نیستند.
• DIMM Type: پشتیبانی از RDIMM، LRDIMM یا سایر انواع حافظه به نسل و مدل سرور بستگی دارد.
• ظرفیت هر DIMM: ممکن است سرور از 128GB پشتیبانی کند اما 256GB در فهرست حافظه‌های مجاز آن نباشد.
• Rank و مشخصات DIMM: ساختار ماژول باید با Memory Population Rules پلتفرم سازگار باشد.
• مدل CPU: کنترلر حافظه پردازنده می‌تواند روی نوع، ظرفیت و سرعت حافظه قابل پشتیبانی اثر بگذارد.
• Firmware و QuickSpecs: Firmware به‌ روز و فهرست DIMMهای تأیید شده HPE باید برای مدل دقیق سرور بررسی شود.

بنابراین برای ارتقای RAM، عبارت «این سرور DDR5 است» یا «اسلات خالی دارد» برای تأیید سازگاری کافی نیست. Part Number حافظه، مدل دقیق ProLiant، CPU نصب‌ شده و HPE QuickSpecs باید در کنار یکدیگر بررسی شوند؛ به‌ خصوص وقتی قرار است از DIMMهای 128GB یا 256GB برای رسیدن به ظرفیت‌های چند ترابایتی استفاده شود.

چرا نصب RAM بیشتر ممکن است فرکانس حافظه را کاهش دهد؟ رابطه Capacity، DPC و Memory Speed

افزایش ظرفیت RAM همیشه به معنی افزایش عملکرد حافظه نیست. یکی از دلایل اصلی، تغییر آرایش حافظه از 1DPC به 2DPC است. وقتی روی هر Memory Channel یک DIMM قرار دارد، کنترلر حافظه با بار کمتری روبه‌رو است؛ اما با اضافه شدن DIMM دوم به همان کانال، بار الکتریکی و پیچیدگی سیگنال افزایش پیدا می‌کند و پلتفرم ممکن است برای حفظ پایداری، حافظه را با نرخ پایین‌تری اجرا کند.

برای نمونه، یک سرور 8 کاناله را در نظر بگیرید:

البته نمی‌توان یک عدد ثابت برای افت سرعت تمام سرورهای HPE اعلام کرد. سرعت نهایی به نسل سرور، مدل Xeon، نوع و مشخصات DIMM و تعداد DIMM در هر کانال بستگی دارد. به همین دلیل باید Memory Speed Table همان مدل در QuickSpecs بررسی شود.

این نکته هنگام انتخاب سرور hp برای مجازی سازی اهمیت زیادی دارد. افزایش RAM امکان اجرای VMهای بیشتر یا اختصاص حافظه بیشتر به هر VM را فراهم می‌کند، اما اگر برای رسیدن به Maximum Capacity تمام اسلات‌ها پر شوند، ممکن است Memory Speed با بالاترین سرعت اسمی DIMM یکسان نباشد.

در نتیجه دو مشخصه را نباید با یکدیگر اشتباه گرفت: Maximum Capacity نشان می‌دهد چه مقدار RAM می‌توان نصب کرد؛ Maximum Memory Speed نشان می‌دهد این حافظه در یک Population مشخص با چه سرعتی می‌تواند کار کند.

حداکثر RAM یا ظرفیت بهینه؟ چه زمانی رسیدن به Maximum Memory منطقی است؟

رسیدن به Maximum RAM همیشه بهترین کانفیگ نیست. اگر یک سرور قابلیت نصب 8TB حافظه داشته باشد اما Workload در پیک مصرف فقط چندصد گیگابایت RAM نیاز داشته باشد، پر کردن تمام DIMM Slotها هزینه بالایی ایجاد می‌کند بدون اینکه الزاماً بهبود متناسبی در عملکرد ایجاد شود. معیار مناسب، ظرفیت مورد نیاز Workload به‌علاوه فضای کافی برای رشد و Peak Usage است.

استفاده از ظرفیت‌های بسیار بالا بیشتر در سناریوهای زیر توجیه دارد:

Virtualization Host و VDI: زمانی که تعداد زیادی VM یا Desktop مجازی روی یک Host اجرا می‌شوند، RAM معمولاً یکی از منابع اصلی تعیین‌کننده Consolidation Ratio است. در انتخاب سرور hp برای مجازی سازی باید علاوه بر RAM فعلی، ظرفیت لازم برای افزایش VMها نیز محاسبه شود.

In-Memory Database: پلتفرم‌هایی که بخش بزرگی از Dataset را در حافظه نگه می‌دارند می‌توانند مستقیماً از ظرفیت‌های چند ترابایتی استفاده کنند.

Memory-Intensive Workloads: تحلیل داده، برخی محیط‌های HPC و پردازش‌هایی با Dataset بزرگ ممکن است برای جلوگیری از مراجعه مکرر به Storage به RAM بسیار بالایی نیاز داشته باشند.

در مقابل، برای File Server، سرویس‌های سازمانی سبک یا تعداد محدود VM، رسیدن به Maximum Memory معمولاً ضرورتی ندارد. در چنین شرایطی بهتر است ظرفیت RAM با CPU، Storage، شبکه و الگوی واقعی مصرف حافظه متعادل شود تا هزینه سرور صرف ظرفیتی نشود که عملاً مورد استفاده قرار نمی‌گیرد.

جمع‌ بندی ظرفیت RAM و انتخاب کانفیگ مناسب سرور HP

حداکثر RAM قابل پشتیبانی در سرور HP یک عدد مستقل از کانفیگ نیست. برای تعیین ظرفیت واقعی باید مدل و نسل ProLiant، تعداد CPU، محدودیت حافظه هر Socket، تعداد کانال و DIMM Slot، نوع و ظرفیت DIMM، آرایش 1DPC یا 2DPC و Memory Population Rules همان سرور در نظر گرفته شوند. عدد Maximum Memory موجود در QuickSpecs نقطه مرجع است، اما کانفیگ نهایی باید متناسب با Workload انتخاب شود.

بنابراین قبل از ارتقا، بهتر است ابتدا ظرفیت مورد نیاز فعلی و رشد آینده مشخص شود و سپس DIMMهایی انتخاب شوند که علاوه بر سازگاری، تعادل مناسبی میان ظرفیت، سرعت و امکان ارتقای بعدی ایجاد کنند. پر کردن تمام اسلات‌ها فقط زمانی منطقی است که Workload واقعاً به چنین ظرفیتی نیاز داشته باشد.

برای انتخاب کانفیگ مناسب و استعلام قیمت سرور hp می‌توان مشخصات CPU، RAM و نوع کاربری را به‌ صورت یک مجموعه بررسی کرد. ولکان سرور ایرانیان نیز می‌تواند برای انتخاب سرور و کانفیگ حافظه متناسب با مجازی‌ سازی، دیتابیس یا سایر بارهای سازمانی مورد استفاده قرار گیرد.

سؤالات متداول

1. چرا حداکثر RAM یک سرور HP با یک CPU کمتر از همان سرور با دو CPU است؟

زیرا در بسیاری از سرورهای دو پردازنده‌ای HPE، کانال‌ها و اسلات‌های حافظه بین CPU1 و CPU2 تقسیم شده‌اند. هر پردازنده Memory Controller داخلی خود را دارد و DIMMهای متصل به کانال‌های CPU دوم برای استفاده به نصب پردازنده دوم وابسته‌اند. بنابراین Maximum Memory باید بر اساس تعداد Socketهای فعال محاسبه شود.

2. آیا می‌توان ظرفیت Maximum RAM را با ضرب تعداد DIMM Slot در ظرفیت بزرگ‌ترین DIMM محاسبه کرد؟

فقط در صورتی که آن DIMM برای همان مدل سرور و CPU تأیید شده باشد و محدودیت‌های DPC، Memory Population و شاسی مانع استفاده از تمام اسلات‌ها نشوند. برای مثال DL380 Gen11 دارای 32 DIMM Slot است و با 32 ماژول 256GB به 8TB می‌رسد، اما HPE در پیکربندی 24SFF تعداد DIMM را به 16 محدود کرده است.

3. آیا نصب حداکثر RAM باعث کاهش سرعت حافظه سرور HP می‌شود؟

در برخی کانفیگ‌ها ممکن است. Maximum Capacity و Maximum Memory Speed دو مشخصه متفاوت هستند. با افزایش تعداد DIMM در هر کانال از 1DPC به 2DPC، سرعت قابل دستیابی می‌تواند بسته به نسل سرور و CPU تغییر کند. برای نمونه HPE در DL380 Gen12 سرعت حافظه را به انتخاب CPU و نحوه پیکربندی DIMMها وابسته می‌داند.

4. چرا دو سرور HP با تعداد اسلات RAM یکسان ممکن است حداکثر ظرفیت حافظه متفاوتی داشته باشند؟

چون تعداد Slot فقط یکی از متغیرهاست. حداکثر ظرفیت DIMM پشتیبانی‌ شده، نسل DDR، نوع RDIMM/LRDIMM، Memory Controller پردازنده، ظرفیت حافظه قابل آدرس‌ دهی به ازای Socket، تعداد CPUهای نصب‌ شده و Population Rules هم سقف نهایی RAM را تعیین می‌کنند.
