مشخصات و کاربرد اسلات OCP 3.0 در سرورهای HPE

مقدمه

امروزه سرورها نقشی اساسی در دیتاسنترها و زیرساخت‌های ابری دارند. یکی از نقاط کلیدی در ارتقاء و شخصی‌سازی سرورها، کارت‌های شبکه (NIC) هستند. شرکت HPE به عنوان یکی از پیشروان بازار سرور، استاندارد OCP NIC 3.0 را در بسیاری از محصولات جدید خود پیاده‌سازی کرده است. این استاندارد بخشی از پروژه Open Compute Project (OCP) است که به منظور ایجاد طراحی‌های باز، مقیاس‌پذیر و اقتصادی برای سخت‌افزار دیتاسنتر توسعه یافته است.

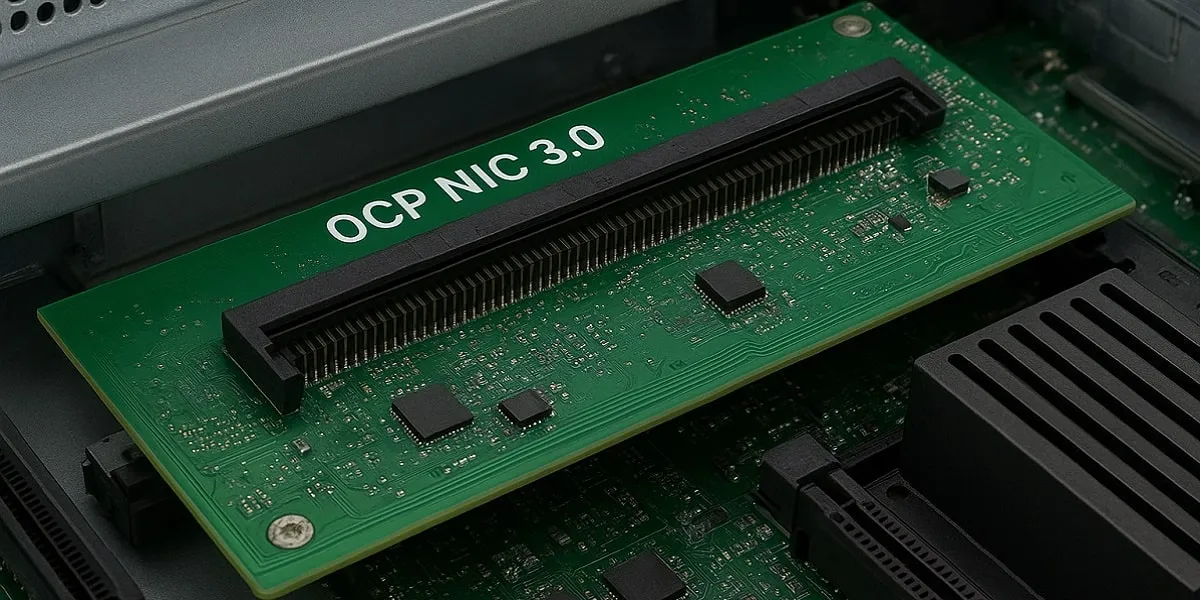

آشنایی با OCP NIC 3.0

اهداف طراحی

• جایگزینی کارت‌های شبکه سنتی PCIe با فرم‌فکتوری ماژولار و قابل سرویس‌پذیر

• افزایش پهنای باند و پشتیبانی از PCIe Gen4/Gen5

• کاهش پیچیدگی کابل‌کشی و افزایش بهره‌وری حرارتی

فرم فکتورها

• SFF (Small Form Factor): مناسب سرورهای 1U و فضاهای محدود

• TSFF (Tall Small Form Factor): نسخه بلندتر برای پشتیبانی از چیپ‌های بزرگ‌تر

• LFF (Large Form Factor): برای کارت‌های قدرتمند با توان و لِین PCIe بیشتر

مشخصات فنی OCP 3.0 در HPE

رابط‌ها و کانکتورها

• استاندارد 4C+ Connector: شامل خطوط داده PCIe و سیگنال‌های جانبی (sideband)

• پشتیبانی از x8 یا x16 PCIe بسته به مدل سرور

توان مصرفی

• محدوده توان معمولاً تا 35 وات برای کارت‌های پرقدرت

• خنک‌سازی توسط جریان هوا و طراحی مکانیکی بهینه

پهنای باند

• PCIe Gen4: پهنای باند ~16 GT/s در هر لِین

• PCIe Gen5 (در نسل‌های جدید HPE): دو برابر سرعت Gen4، مناسب کارت‌های 100/200GbE

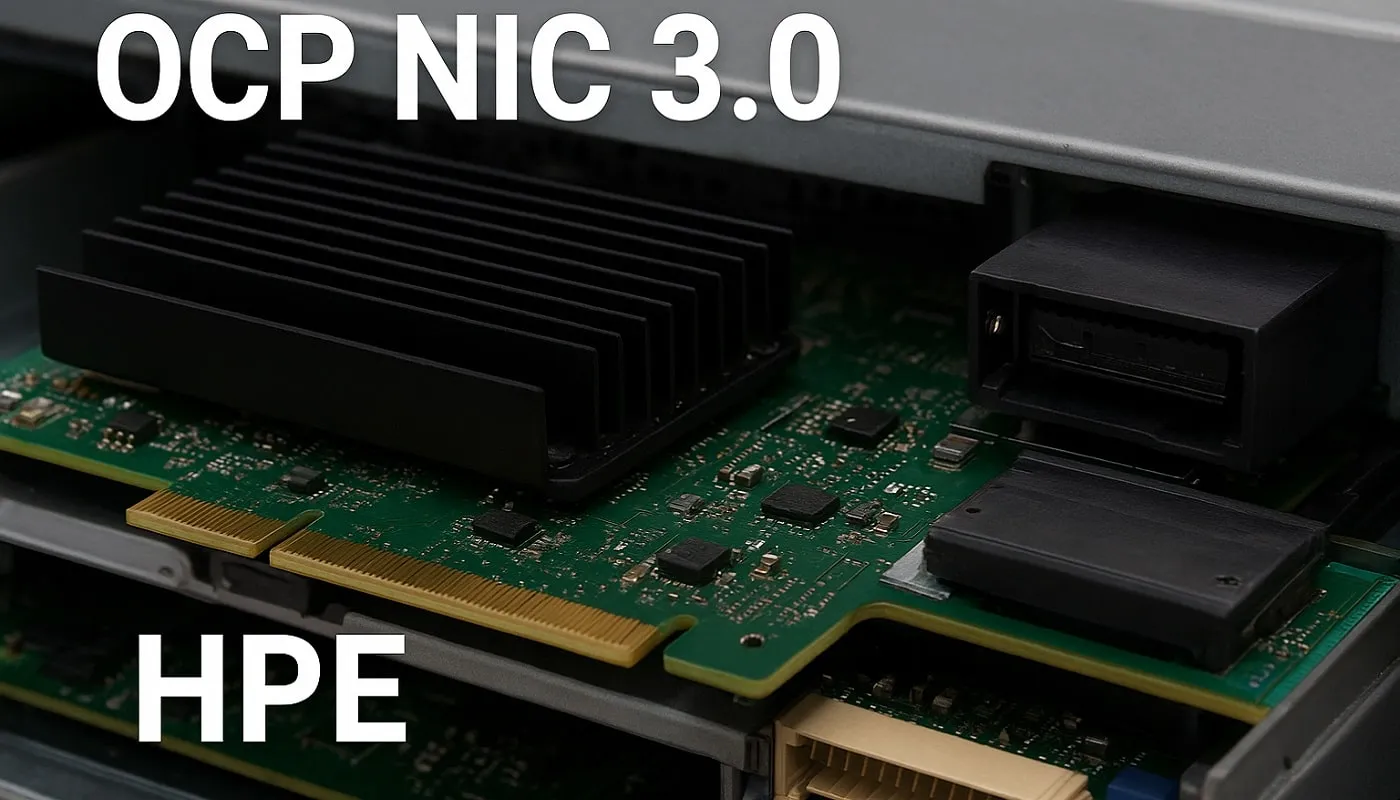

پیاده‌سازی در سرورهای HPE

تعداد و محل اسلات‌ها

• سرورهای HPE بسته به مدل دارای 1 یا 2 اسلات OCP NIC 3.0 هستند.

• در برخی مدل‌ها مانند DL380 Gen11 اسلات‌ها در قسمت عقب تعبیه شده‌اند تا دسترسی آسان باشد.

• در مدل‌های دیگر مانند RL300 Gen11 امکان ارتقاء OCP Slot از x8 به x16 وجود دارد.

قوانین نصب

• اگر فقط یک کارت OCP نصب شود (مثلاً زیر 100GbE)، باید در اسلات مشخصی (Slot 21 در بعضی مدل‌ها) نصب گردد.

• کارت‌های پرسرعت نیازمند استفاده از اسلات‌هایی هستند که خطوط PCIe بیشتری دارند.

ارتقاء و سازگاری

• HPE کیت‌های ارتقاء ارائه می‌دهد تا اسلات OCP از x8 به x16 تغییر کند.

• بعضی مدل‌ها نیاز به کابل یا ماژول فعال‌ساز مخصوص دارند.

• کارت‌های OCP 3.0 HPE معمولاً با طیف گسترده‌ای از NICها از برندهای مختلف (Broadcom, Intel, NVIDIA Mellanox) سازگارند.

مزایا برای کاربران HPE

• انعطاف‌پذیری بالا: امکان انتخاب کارت‌های متنوع از 10GbE تا 200GbE

• سهولت نگهداری: کارت‌ها rear-serviceable هستند و بدون نیاز به باز کردن کامل سرور تعویض می‌شوند

• مقیاس‌پذیری: مناسب برای دیتاسنترهای ابری، مجازی‌سازی، و بارهای کاری HPC

• استاندارد باز: امکان استفاده از کارت‌های تولیدکنندگان مختلف

چالش‌ها و محدودیت‌ها

• مصرف توان بالا در کارت‌های پرسرعت (نیازمند تهویه مناسب)

• هزینه ارتقاء از x8 به x16 در برخی مدل‌ها

• نیاز به بررسی دقیق سازگاری کارت و سرور قبل از خرید

آینده OCP NIC در سرورهای HPE

• گسترش پشتیبانی PCIe Gen5 در نسل‌های جدید ProLiant و Cray

• توسعه کارت‌های SmartNIC / DPU برای آفلود کردن پردازش‌های شبکه و امنیت

• حرکت به سمت سرعت‌های بالاتر (400GbE) در قالب OCP NIC 3.0

نتیجه‌گیری

استاندارد OCP NIC 3.0 تحول بزرگی در طراحی سرورهای HPE ایجاد کرده است. این اسلات‌ها با افزایش پهنای باند و انعطاف‌پذیری، به کاربران امکان می‌دهند سخت‌افزار شبکه خود را متناسب با نیازهای کسب‌وکارشان انتخاب کنند. با توجه به رشد سریع بارهای کاری ابری و مجازی‌سازی، استفاده از کارت‌های OCP 3.0 در سرورهای HPE به یک ضرورت برای آینده دیتاسنتر تبدیل شده است. به همین دلیل هنگام خرید سرور HPE توجه به پشتیبانی از اسلات OCP 3.0 می‌تواند نقش کلیدی در بهره‌وری و مقیاس‌پذیری زیرساخت شما ایفا کند.
