مقدمه

در دنیای مدرن شبکه‌های کامپیوتری، به‌ویژه در مراکز داده و زیرساخت‌های ابری، استفاده از تجهیزات پیشرفته و قابل اطمینان امری ضروری است. یکی از راهکارهای قدرتمند شرکت سیسکو برای پاسخ به این نیازها، سوئیچ Nexus است.

این سری از سوئیچ‌ها با برخورداری از قابلیت‌های پیشرفته، عملکرد پایدار و معماری ماژولار، به انتخاب اول بسیاری از مهندسین شبکه و مدیران دیتاسنتر تبدیل شده‌اند. در این مقاله قصد داریم به معرفی کامل سوئیچ Nexus، ویژگی‌ها، معماری آن و همچنین آموزش گام‌به‌گام نحوه کانفیگ این سوئیچ‌ها بپردازیم. اگر به دنبال درک عمیق‌تری از فناوری‌های شبکه مدرن هستید، این مقاله برای شماست.

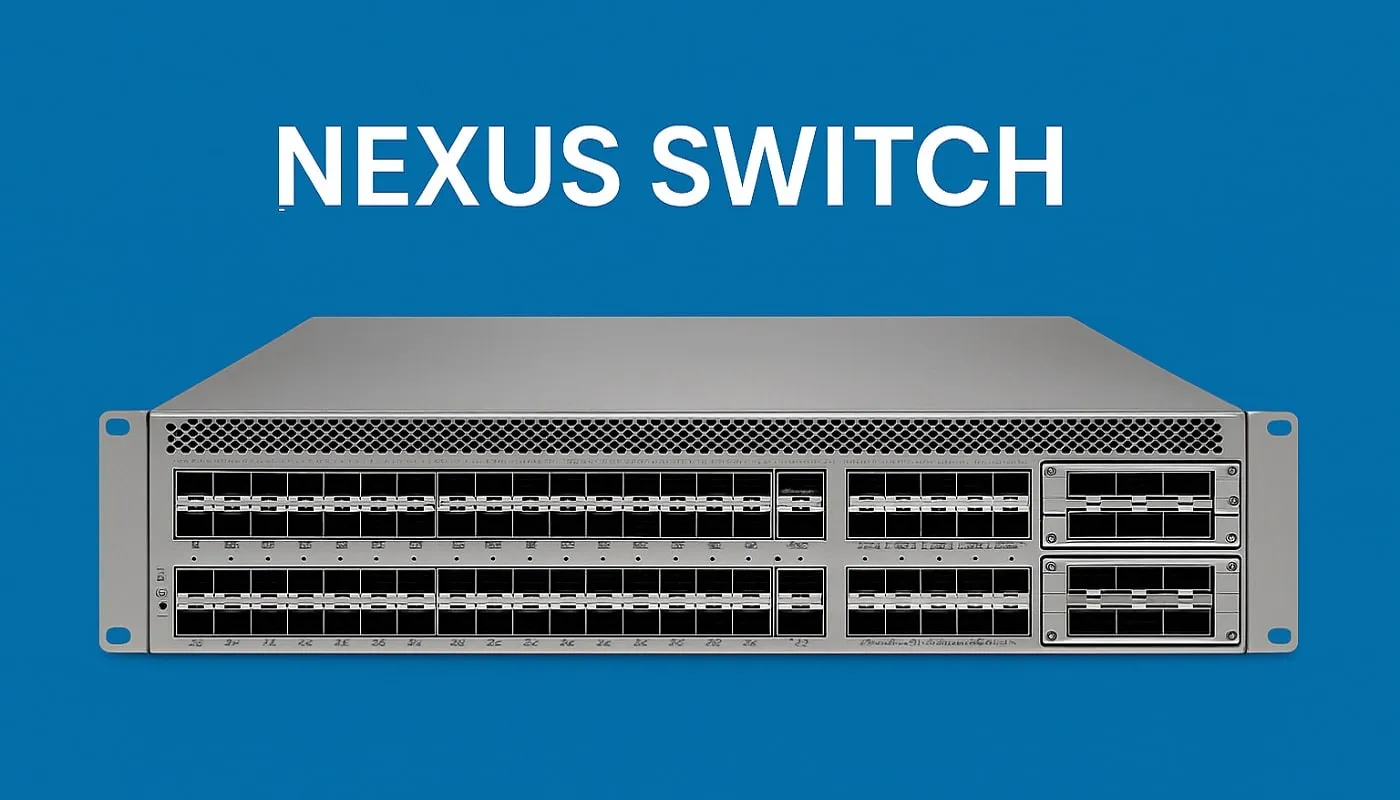

۱. معرفی سوئیچ‌های Nexus

سوئیچ‌های Nexus در رده‌های مختلفی مانند Nexus 2000، 5000، 7000، 9000 عرضه شده‌اند که هر کدام بسته به نیاز شبکه، قدرت پردازش و تعداد پورت، در لایه‌های مختلفی از طراحی شبکه مورد استفاده قرار می‌گیرند:

  • Nexus 2000: به عنوان FEX (Fabric Extender)، مناسب برای گسترش پورت‌ها.

  • Nexus 5000: مناسب برای لایه دسترسی و تجمیع.

  • Nexus 7000: مناسب برای لایه Core و Backbone دیتا‌سنترها.

  • Nexus 9000: نسل جدید با پشتیبانی از ACI (Application Centric Infrastructure) و برنامه‌نویسی شبکه.

۲. سیستم‌عامل NX-OS

NX-OS نسخه‌ای توسعه‌یافته از IOS است که برای معماری‌های ماژولار طراحی شده است. برخی از ویژگی‌های این سیستم‌عامل عبارتند از:

  • ساختار ماژولار و پایدار

  • امکان فعال‌سازی ماژول‌های مورد نیاز (Feature-based)

  • پشتیبانی از CLI مشابه IOS

  • پشتیبانی از پروتکل‌های Layer 2 و Layer 3

  • قابلیت‌های امنیتی پیشرفته و Role-Based Access Control (RBAC)

۳. معماری و قابلیت‌های فنی مهم

۳.۱. Virtual Port Channel (vPC)

vPC امکان برقراری اتصال EtherChannel بین دو سوئیچ مستقل را فراهم می‌کند، بدون اینکه نیاز به STP (Spanning Tree Protocol) باشد. این قابلیت باعث می‌شود هم‌زمان افزونگی (Redundancy) و توزیع بار (Load Balancing) فراهم شود.

۳.۲. FabricPath

ترکیبی از عملکرد Spanning Tree و Routing برای برقراری یک شبکه لایه ۲ مقیاس‌پذیر و پایدار که حلقه‌های شبکه را حذف می‌کند و عملکرد را افزایش می‌دهد.

این مقاله را حتما بخوانید
نکات کلیدی در انتخاب پردازنده برای سرورهای رک‌مونت HP

۳.۳. VXLAN

پروتکل لایه ۲ بر بستر لایه ۳ که به‌طور گسترده در محیط‌های ابری و مجازی‌سازی مورد استفاده قرار می‌گیرد. این تکنولوژی امکان گسترش VLANها تا 16 میلیون شبکه مجازی را فراهم می‌کند.

۴. کانفیگ پایه سوئیچ Nexus

۴.۱. تنظیم اولیه سوئیچ



switch# configure terminal
switch(config)# hostname NEXUS-SW
switch(config)# no feature telnet
switch(config)# feature ssh
switch(config)# username admin password 0 cisco123 role network-admin

۴.۲. فعال‌سازی ویژگی‌های کلیدی

switch(config)# feature interface-vlan
switch(config)# feature lacp
switch(config)# feature vpc
switch(config)# feature hsrp

۴.۳. تعریف VLAN

switch(config)# vlan 10
switch(config-vlan)# name Users
switch(config-vlan)# exit

۴.۴. کانفیگ پورت Access

switch(config)# interface ethernet1/2
switch(config-if)# switchport
switch(config-if)# switchport mode access
switch(config-if)# switchport access vlan 10
switch(config-if)# no shutdown

۴.۵. کانفیگ پورت Trunk

switch(config)# interface ethernet1/1
switch(config-if)# switchport
switch(config-if)# switchport mode trunk
switch(config-if)# switchport trunk allowed vlan 10,20,30
switch(config-if)# no shutdown

۴.۶. ذخیره تنظیمات

switch# copy running-config startup-config

۵. مثال عملی از راه‌اندازی vPC

فرض کنید دو سوئیچ Nexus با شناسه‌های 1 و 2 در حالت vPC قرار دارند. مراحل راه‌اندازی:

۵.۱. تعیین vPC domain و peer-link

switch(config)# vpc domain 1
switch(config-vpc-domain)# peer-keepalive destination 192.168.1.2 source 192.168.1.1 vrf management
switch(config)# interface port-channel10
switch(config-if)# switchport
switch(config-if)# switchport mode trunk
switch(config-if)# vpc peer-link

۵.۲. اضافه کردن اینترفیس‌ها به peer-link

switch(config)# interface ethernet1/1
switch(config-if)# channel-group 10 mode active

۵.۳. ایجاد vPC برای سرور

switch(config)# interface port-channel20
switch(config-if)# switchport
switch(config-if)# switchport mode trunk
switch(config-if)# vpc 20

۶. امنیت در سوئیچ‌های Nexus

  • استفاده از AAA برای احراز هویت کاربران

  • فعال‌سازی Role-Based Access Control برای تفکیک وظایف

  • پشتیبانی از Access Control Lists (ACL)

  • قابلیت‌های Logging و SNMP برای نظارت

۷. نکات مدیریتی مهم

  • از NX-OS CLI برای مانیتورینگ استفاده کنید: show interface, show vpc, show running-config

  • به‌صورت منظم از تنظیمات نسخه پشتیبان تهیه کنید

  • از ابزارهای مدیریتی مانند Cisco DCNM برای کنترل جامع دیتاسنتر بهره ببرید

نتیجه‌گیری

سوئیچ‌های سری Nexus شرکت Cisco راهکاری ایده‌آل برای پیاده‌سازی شبکه‌های پرسرعت، پایدار و مدرن هستند. با بهره‌گیری از NX-OS و قابلیت‌هایی مانند vPC، FabricPath و VXLAN، می‌توان شبکه‌هایی مقیاس‌پذیر و منعطف را در مراکز داده ایجاد کرد. شناخت معماری این سوئیچ‌ها و توانایی در پیاده‌سازی تنظیمات پایه و پیشرفته آن‌ها برای هر مهندس شبکه ضروری است.
